液压系统组成与工作原理的闭式液压系统

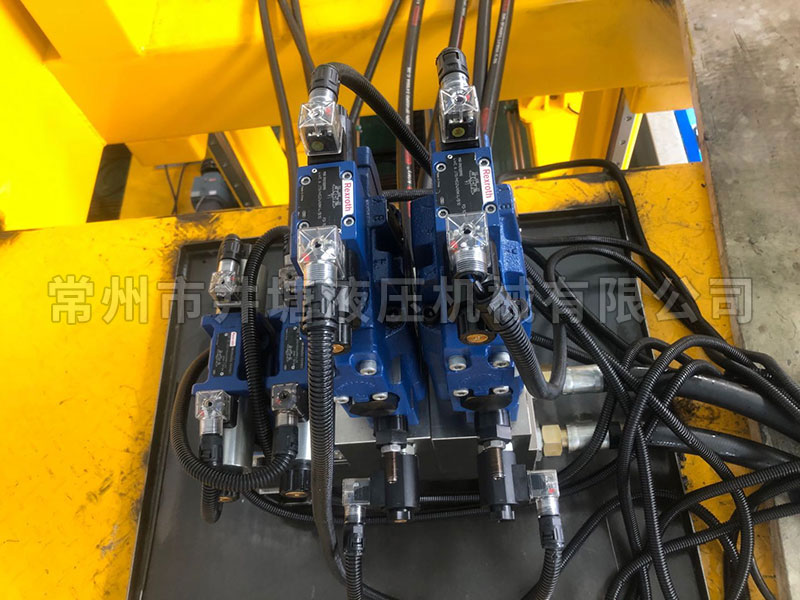

　　液压系统组成与工作原理泵站、油箱、转换阀组、液压马达、管路等组成。液压元件均采用REXROTH公司产品。全船共有2套相对独立的闭式液压系统，在两套系统之间设有连通管路及阀件，使2台绞机在单机单绞时可互为备用，在双机双绞时能共同施绞。单机单绞时，只一台绞机工作，另一台绞机备用，当工作绞机的柴油机-液压系统发生故障时，通过打开（或关闭）有关的管路阀件，能使备用绞机的系统投入工作。

　　绞车的液压主泵均为闭式回路轴向柱塞变量泵。液压马达均为轴向柱塞变量马达。绞机控制绞机采用PLC控制。PLC接受来自绞缆绞车的绳速信号、来自压力传感器的压力信号和操纵手柄的输入信号，然后通过控制程序进行数据处理，使绞机能直接通过控制主泵的排量实现同步和限制负载输出。各绞机仍通过各自的操纵手柄进行操纵。保证额定工作绞力为245kN并通过主泵内的压力切断阀保证绞机极限负载输出不超过设计值。在人工控制双机双绞状态，人工起动1号和2号主机。绞机通过各自的操纵手柄进行操作。绞机没有同步控制，绞机的速度通过它们各自的操纵手柄比例控制。当两台绞机总的负载力超过设定值时，2台绞机通过PLC控制等同减速以限定总的输出力。在自动负载平衡双机双绞状态，2台绞机通过同一个操纵手柄操作。两台绞机的速度通过来自同一操纵手柄的相同的输出信号即主泵的相绞滩船绞机―――同排量实现同步。当两台绞机负载出现差异且差值超过预先设定的比例值时，PLC将指令重载绞机减速以让轻载绞机承担更多的载荷。当两台绞机总的负载力超过设定值时，两台绞机通过PLC控制等同减速以限定总的输出力。
